一、構造

濾筒除塵器主要由設備支架、箱體、濾筒、脈沖清灰裝置、進口裝置、出口裝置六部分組成

二、工作原理
含塵氣體進入濾筒除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗；粒度細、密度小的 塵粒進入過濾室，通過布朗擴散和纖維攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入凈氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著 濾筒的表面積灰增加而變大，當阻力達到一定的設定值時，PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過排灰裝置，排出到灰桶內。
三、應用領域
本設備廣泛適用于下列空氣過濾和氣體除塵領域：
（1）工業企業主控室、主電室的空氣除塵。
（2）工業企業鼓風機、空氣壓縮機、制氧機、燃?xì)廨啓C(jī)、透平機的進氣除塵。
（3）公共建筑大型空調系統的進氣除塵。
（4）工業氣體粉塵質量濃度在15g/m3以下的工業氣體除塵，以及高粉塵濃度氣體的二次除塵。

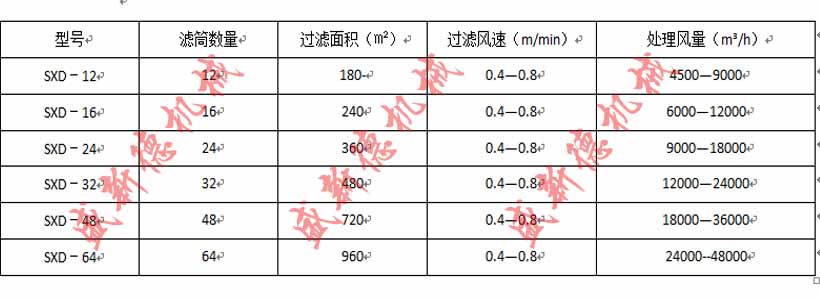

四、技術參數
